摄像机镜头与解像力的关系

时间：2017-10-12 16:18:11 来源: 千里目科技浏览数: 3056

在了解摄像机镜头之前我们先要了解一个与之相关的词：解像力

小编在网上的查询内容是这样说:解像力1mm内的黑白线对数，单位为lines/mm或lp/mm。是分辨被摄原物细节的能力。举例说明：被摄原物是一张纸，布满了很多线条块，在每1厘米见方的线条面积中，划有10条到100条黑线。有的镜头拍出来的影像只能辨认10线，有的镜头拍出来的影像能辨认到100线。后者的“解像力”比前者高。

是不是感觉很像分辨率呢？有很多用户就认为解像力就是分辨率，但是小编认为并不是，不过两者的联系极为密切。
分辨率是说显示器上所能显示的像素有多少。由于屏幕上的点、线和面都是由像素组成的，显示器可显示的像素越多，画面就越精细，同样的屏幕区域内能显示的信息也越多，所以分辨率是个非常重要的性能指标。例如我们常说的4K显示器（4096×2160px）就是相对于分辨率来说的。

镜头的解像力也叫分析力、分辨力。解像力反应出一支镜头所摄影像的清晰和明锐度，是衡量镜头好坏的重要指标。通常以线对/毫米表示，好的镜头中心视场可达50-70线对，边缘视场40-50线对，顶级镜头的该项指标还要高。一般来说测试观察时放大倍数越高，且黑白线之间的界线越分明，我们就可以理解为摄像机镜头的解像力越好。

以下是解像力测试操作说明
具体实验测试操作：将模组调至近焦、调焦和远焦位置, 对准分辨率标板的中心，且使标板充满全屏（全视场）,拍摄图片并保存，通过计算机图像处理软件按实际像素图像模式进行目视观测，判断整个视场的纵、横向及45°方向上的分辨率中心>=No，四周>=0.8 No，并计算整个视场的分辨率算术平均值，且>=0.8 No，其中No为模组理论上可以达到的最高分辨率，No=0.5×Mo（Mo为短边方向的有效像素数），单位是LW/PH。

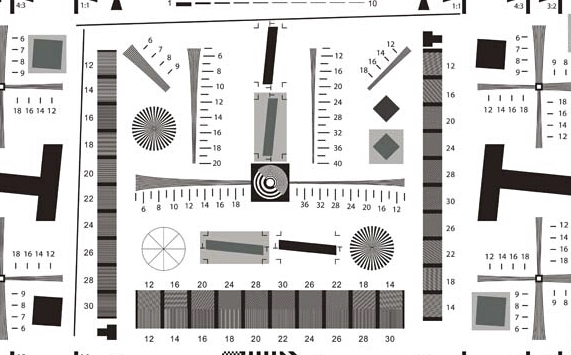

解像力测试图增强版：
safeeye 解像力测试图

通过以上的表述，相信大家都对解像力有所了解，对镜头也有了更深刻的认识，千里目科技希望对您在以后选择摄像机镜头机芯时有所帮助。
