SDI一体化摄像机安装过程

时间：2017-05-31  09:24:36  来源: 轩展科技  浏览数: 8

物品清单：
SONY HD-SDI高清一体化机芯    1台
HD-SDI控制板                    一套
HD-SDI中性整机外壳配件       一套
LVDS替代线                    一条
FPC/24P排线                    一条
接线端子公头                    一个
标清红外同步线                一条
迷你6P转4RCAF莲花头视频线    一条


安装步骤：

1、将SONY机芯与24P排线（白色）和LVDS替代线（黄色）连接（注意接口位置和接线方向）；
2、把整机前盖安装到机芯上（没有方向要求）；
3、把整机六槽位支架安装到机芯上面（有六个槽位）；
4、把整机四槽位支架安装到机芯下面（有四个槽位）；
5、把机芯镜头朝下立起，把整机中筒（注意中筒方向，看视频说明）安装到机芯；
6、把机芯上的两条数据线连接到HD-SDI控制板上（注意接口位置和接线方向）；
7、把连接好的HD-SDI控制板放到中筒中（注意数据线不要弯折）；
8、把后盖标签纸按照正确方向位置贴好；
9、整机测试，无误后用螺丝把整机后盖固定，这样整机就安装好了；


观看整机安装过程视频教程：SDI一体机安装视频教程


整机测试步骤：
1、接通电源（注意电源为DC 12V 足1A以上），可看到红灯（电源指示灯）和绿灯（信号指示灯）依次亮起；
2、把整机的SDI视频输出端口连接到SDI显示器上，立刻就能看到显示器上有图像出现，并且显示有当前视频格式等相关信息；
3、把控制键盘通过485连接到整机上（注意AB正负不要接反），开始测试（变焦，菜单设置等）功能。

* 整机测试视频可参看“摄像机与DVR通过485不可控问题”视频。

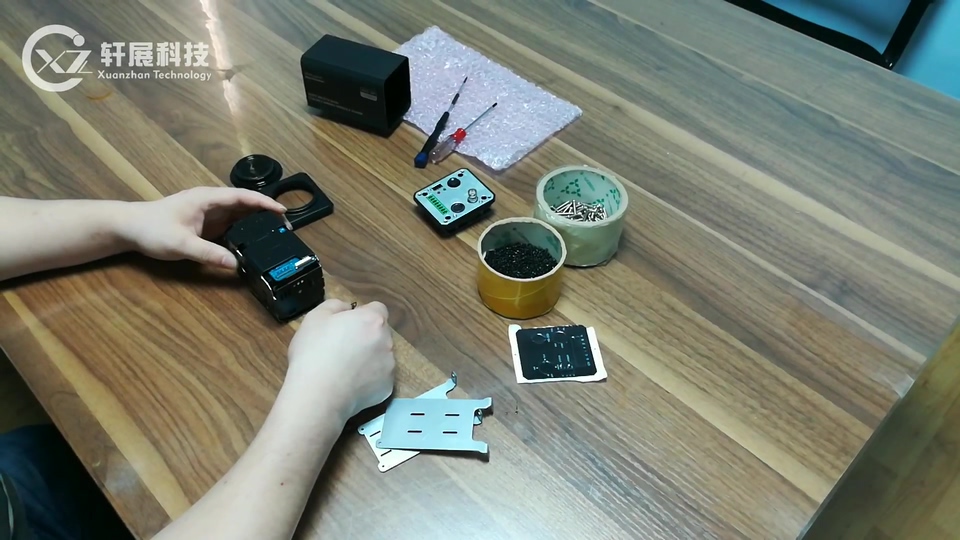

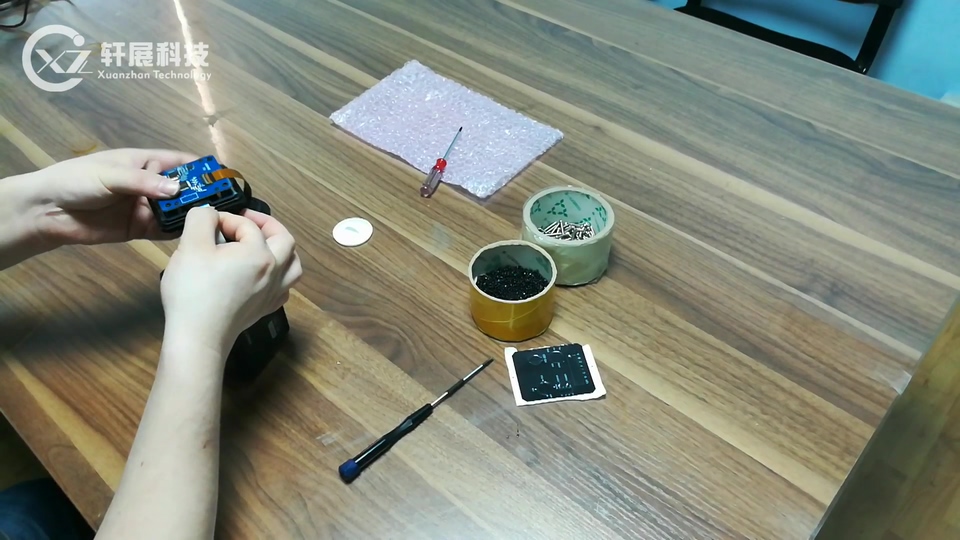

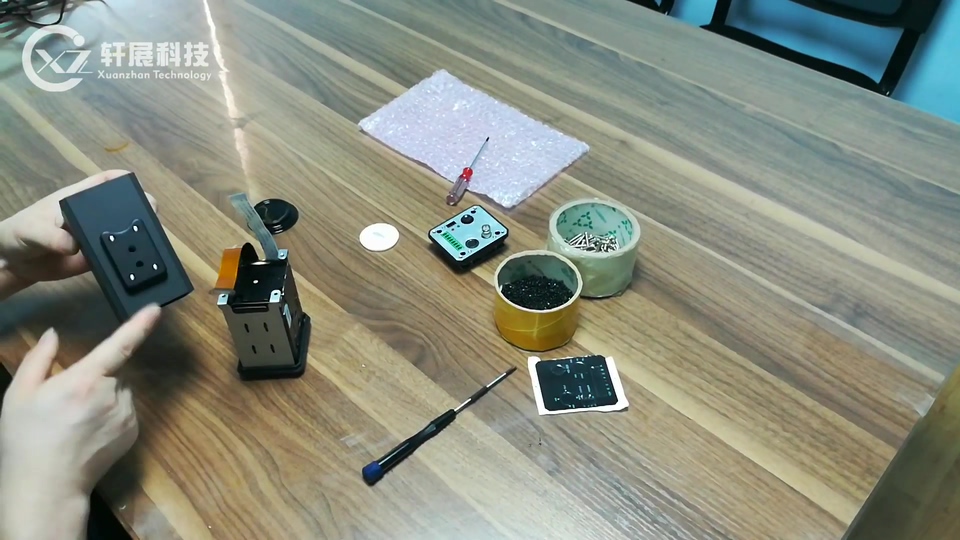

视频部分截图：
