如何架构手术室无影灯专用高清摄像系统

时间：2016-12-21  09:47:18  来源: 千里目科技  浏览数: 5582

随着高清摄像机应用的普及，很多无影灯设备厂家开始选择专业的高清摄像系统来应用到他们的无影灯中，但由于对高清摄像机在无影灯中应用的不了解，我们收到了很多无影灯厂家的询问，比如，如何架构一套无影灯高清摄像系统？整个高清摄像系统是如何构成？又需要哪些东西？甚至很多人认为只要有个高清摄像机就能构成无影灯的高清摄像系统。

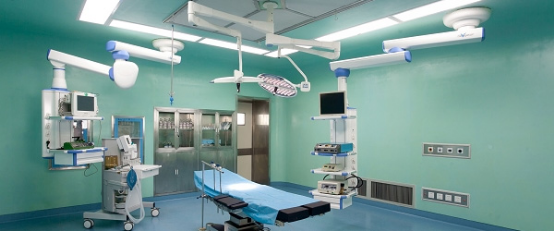

手术室无影灯专用高清摄像系统

鉴于很多厂家对于高清摄像系统在手术无影灯的应用存在以上的问题，今天深圳市千里目科技有限公司的王工就如何架构手术无影灯专用高清摄像系统做一点相关的解析，以帮助大家正确认识架构无影灯专用高清摄像系统的方法。

由于高清摄像机视频信号的不同，其相应的配套设备也会不同，所以我们在选择高清摄像机时需要首先考虑到这个方面的问题。

         高清摄像机视频信号有三种：HD-SDI、IP网络和HDMI。

通过上表中我们可以清楚地看到三种高清摄像机视频信号的不同，在决定好我们所需要的视频信号后，再来看下高清摄像整套系统具体要由哪些部分来架构而成的。

1、 前端摄像机部分

2、 传输部分

3、 显示部分

4、 录像存储部分

5、 远程会诊部分

对于以上五个部分我们下面一一做些简单的分析和建议：

前端摄像机部分：

前端摄像机分为中置摄像机（又称内置摄像机）和旁置摄像机（又称外置摄像机）两种。其实两者实现的功能都是一样，但也存在不少区别。

中置摄像机是将变焦摄像机放在无影灯的手柄内，相对要美观、隐蔽，并且在手术过程中图像受医生遮挡机会要少一些。

旁置摄像机是将变焦摄像机放在无影灯旁边，相对来说观察范围要一大些，其范围不局限于无影灯照射部分。在现有无影灯中增加摄像机部分，选用旁置摄像机相对容易实现。

如果您正在在苦恼无影灯前置摄像机的选择问题，可点击下面链接看看能否解决您的问题。

无影灯专用高清视频摄像机该如何选择

传输部分：

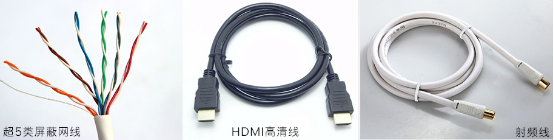

    传输部分主要是线缆、线材，我们需要根据摄像机的接口来选择不同的传输线缆。

    HD-SDI视频信号会选用同轴电缆，常见有75-3和75-5的视频线。对于这两种视频线的选择，如果距离不是多远，75-3和75-5线一样的用。如果距离远的话，75-5比75-3线的传输视频信号要好些。另外还有一种射频线，也是一种同轴线，线径较细约3MM左右。

    HDMI视频信号会选用HDMI高清线。HDMI高清线相对很粗，直径是约10MM左右。支持5Gbps的数据传输率，最远可传输30米左右。

    IP网络视频信号会通常选用超5类屏蔽网线，这是因为无影灯弹簧臂内孔的尺寸受限。当然也会有人选用4芯双绞线。

    注意：HD-SDI高清信号是高频的信号，会容易衰减及干扰。故需要注意同轴线的屏蔽层，同轴线是否对折过，视频头，视频接口必须选用75欧母阻抗的材料，否则会出现，无图像、闪屏、黑屏、图像跳动的现象出现。

显示部分：

    显示器可选择范围很大，大多数都是液晶显示器，并且大多数都带HDMI输入接口。

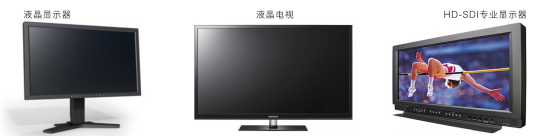

    液晶显示器又分为普通液晶显示器、HD-SDI液晶显示器、电脑液晶显示器、液晶电视机。以上几种显示的区别主要是视频输入输出的接口不同和显示器的分辨率不同。这里我们要明白只有HD-SDI液晶显示器才可以直接显示HD-SDI视频信号，所以，在选择显示器前一定要清楚我们摄像机是什么样的视频信号输出。另外，选择前还要考虑的一个问题就是显示器的分辨率。选择好需要用的高清摄像机后，根据摄像机的最高分辨率来选择我们的显示设备（1080p和720p）。

    注意：HD-SDI必须专用的HD-SDI显示器或者普通高清电视机配上SDI转HDMI的转换盒。网络高清系统显示必须经过一台电脑主机后再显示，而不可以直接用电脑显示器来显示网络高清视频信号。

录像存储部分:

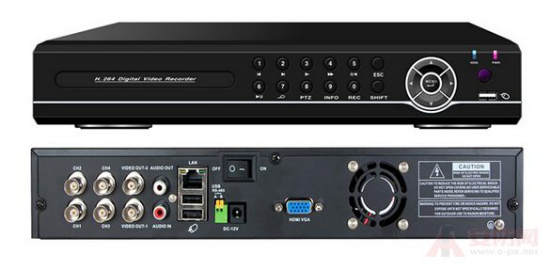

    录像存储我们一般选择为硬盘录像机，当然也可以选择其它专业的视频服务器。硬盘录像机常见的有HD-SDI DVR硬盘录像机、NVR网络硬盘录像机。

    网络高清采用NVR存储，HD-SDI系统必须要HD-SDI的DVR来存储。NVR存储的录像格式为1080P，HD-SDI存储的录像格式同样是1080P。就回放来说，网络1080P没有SDI 1080P清楚。这是由于网络摄像机是先将视频信号压缩后传到NVR再存储到硬盘，而SDI摄像机是不压缩视频信号，直接传到SDI DVR后压缩存储。

远程会诊部分：

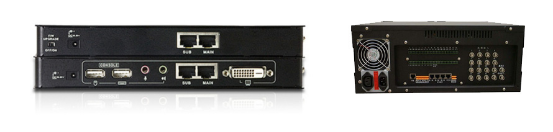

    远程会诊部分我们必须清楚我们的摄像机视频接口类型，然后以此来选择支持相应接口的远程视频服务器。这里我们只要选择好要使用的前端摄像机，就能根据摄像机输出接口类型来选择适合我们的远程视频服务器。
