TI网络编码控制板_索尼sony fcb-ev&cv fcb-eh&ch系列机芯模组

TI网络控制板

此方案已停止使用，请各位改用安霸方案！SONY索尼机芯二次开发网络编码控制板，可兼容SONY FCB系列高清一体化机芯模组，可应用于安防、智能交通飞行设备和视频会议等领域，并且是现有云台由标清改为高清的低成本方案之一。

在线购买

单击进入在线购买

在线留言

分享至：

产品概述
规格参数
资料下载

网络编码控制板TI方案已停止使用，请各位改用安霸方案！

本公司研发设计的SONY高清机芯网络控制接口板，是一款专为SONY FCB高清一体化机芯模组研发设计的，可以兼容控制SONY 高清FCB-EH/CH3410 FCB-EH/CH3310 FCB-EH/CH3150 FCB-EH/CH6300、FCB-EH/CH6500、FCB-EV/CV7500、FCB-EV/CV5500、FCB-EV/CV7100、FCB-EV/CV7300、FCB-EV/CV7310、FCB-EV/CV5300等机芯模组。此控制板应用广泛，可应用于安防、智能交通飞行设备和视频会议等领域。并且是现有云台由标清改为高清的低成本方案之一。

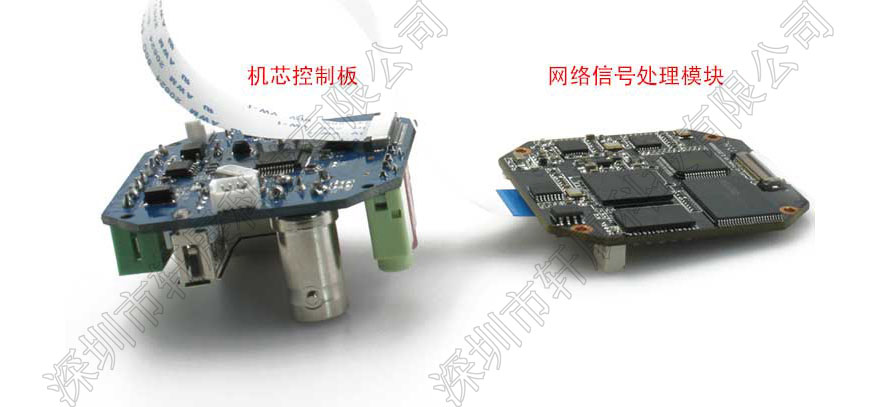

此套控制板有两块PCB板，一块为网络信号处理模块，一块为高清机芯控制接口板。

功能特点：

1、通过LVDS线接入SONY FCB高清一体化机芯模组，无需对机芯做出任何设置，可以自动识别显示高清网络信号。采用高性能、功能强大的可编程媒体TI达芬奇368处理器（或可编程媒体安霸A5处理器），优化的H.264压缩算法，方便在窄带上实现高清晰的图像传输，支持10位用户同时访问，支持ONVIF 2.0 协议，提供免费的中心管理软件客户端，方便管理。
2、通过按键、485控制键盘或IE调出OSD菜单，方便设置机芯模组的各项技术参数并保存其参数值。通过485输出端口可以控制云台或球机的上下、左右旋转。
3、此款控制板可以同步输出标清CVBS信号。
4、可以外接红外灯，并且有红外灯外同步接口，通过机芯的参数设置，避免出现不能与红外灯同步彩转黒的现象。
5、支持RS485控制，自动识别PELCO-D，PELCO-P协议，波特为9600bps，地址1。
6、支持断电记忆功能，当机芯参数设置被保存，机芯掉电后，无需再次设置机芯的各项参数。
7、独特的10个预置位及自动巡航功能，巡航时间为5～999秒。（选配）
8、可以接入支持SONY VISCA协议的各种国产机芯及三星的高清机芯。

9、尺寸大小：48MM*48MM*23MM（含网络RJ45插座的高度）

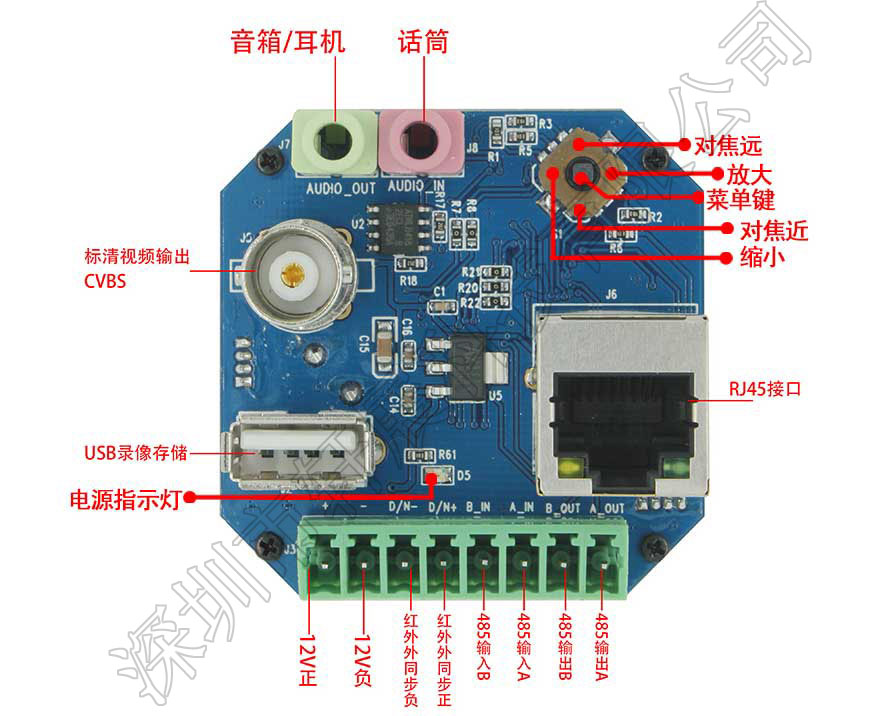

连接图：

TI网络控制板

TI网络控制板

TI网络控制板

网络编码控制板TI方案参数手册（暂无）...
